一、什么是回流焊炉温测试仪
回流焊炉温测试仪，业内也称 SMT 回流焊炉温跟踪仪、再流焊炉温记录仪、回流焊炉温曲线测试仪，是一种随 PCB 电路板一起通过回流焊炉、全程记录板面温度并自动生成炉温曲线的多通道测温仪器。它由多通道测温主机、耐高温隔热箱、K 型热电偶和测温分析软件组成，SMT 行业常用的有 MyData 多通道炉温测试仪和 KIC2000 炉温测试仪两大类。

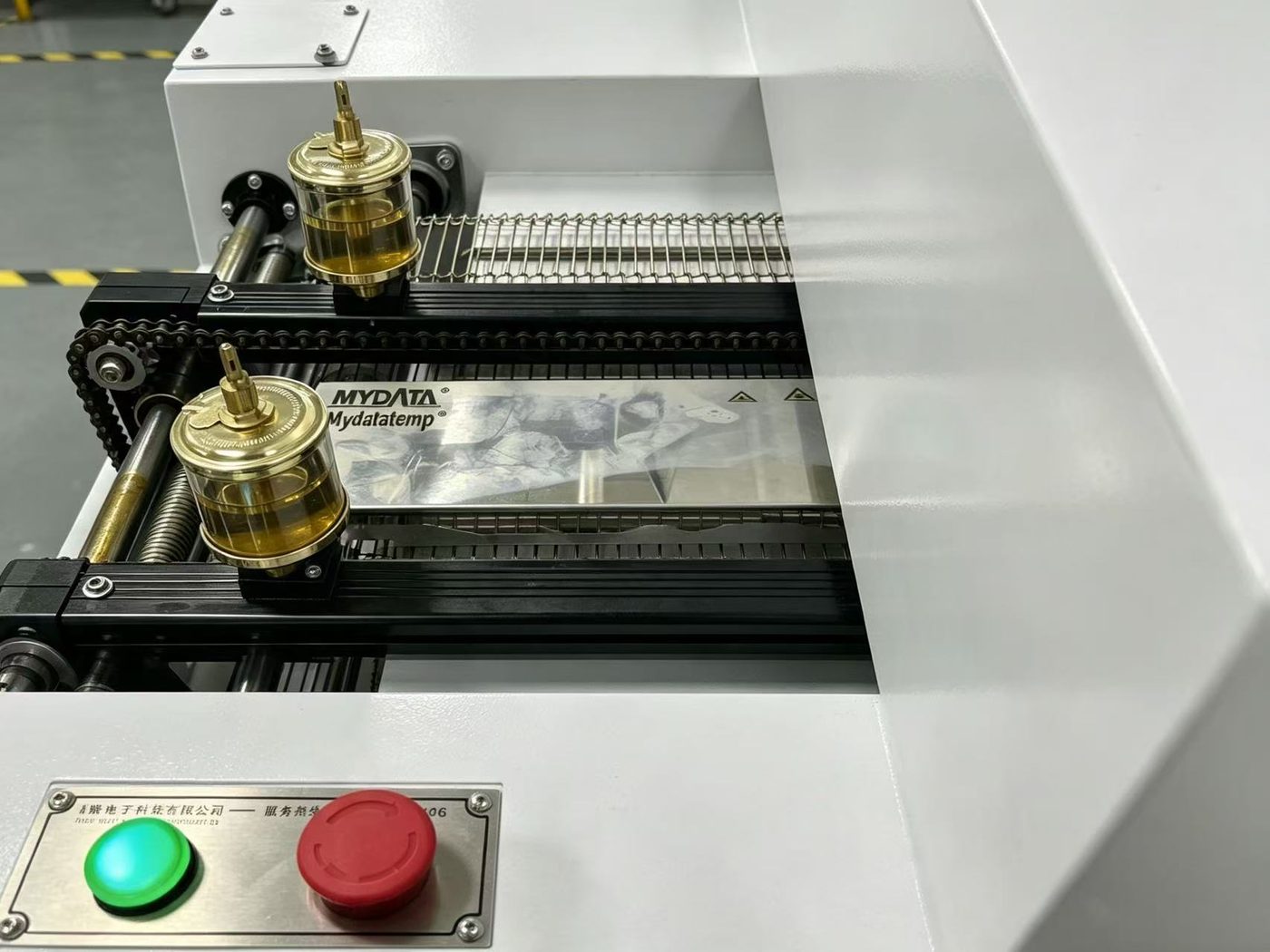

测温时，热电偶固定在 PCB 板面的关键元件以及板边、板中位置，主机连同隔热箱随 PCB 走完回流焊炉的预热、恒温（活性）、回流、冷却各区；出炉后连接软件，即可还原板面元件的真实受热曲线，而不是炉子各区仪表显示的设定温度。
二、回流焊为什么必须做炉温测试
回流焊炉各区仪表显示温度并不等于 PCB 板上元件的实际温度。PCB 厚度、元件大小、装炉密度、链条速度以及上下温区温差，都会影响焊点质量。回流焊炉温测试仪主要解决以下问题：
1. 升温速率：预热段升温过快会造成热冲击，引起陶瓷电容开裂、PCB 分层和锡膏飞溅；升温过慢则助焊剂提前失效。
2. 助焊剂活化：恒温（活性）段的温度和时间决定溶剂挥发与氧化膜去除，控制不当容易出现锡珠、润湿不良、假焊。
3. 峰值温度与 TAL：回流段峰值温度和液相线以上时间（TAL）不足会冷焊、虚焊、焊点不熔；过高过长则烫坏元件、PCB 变色、焊点发黑。
4. 冷却与留档：冷却速率影响焊点金相组织和光亮度；批量生产与客户、体系审核需要炉温曲线和测温报告，实现工艺可追溯。
三、MyData 与 KIC2000 回流焊测温方案
玛带塔提供 MyData 和 KIC2000 两大系列回流焊炉温测试仪，多通道同步采集，配合隔热箱在整个焊接周期内保护主机稳定工作。
KIC2000 炉温测试仪是 SMT 行业的经典机型，广泛用于回流焊和波峰焊测温，配套 KIC Profiler 分析软件，可自动绘制炉温曲线并计算 PWI 工艺窗口指数，直观判断曲线是否落在工艺窗口内。
MyData 多通道炉温测试仪通道覆盖 4-108，配套 Mydatatemp 分析软件，可统计峰值温度、液相线以上时间 TAL、升降温速率、板面各点与炉区各点温差，并输出标准化 PDF 测温报告，适合大板、BGA、双面回流等复杂工艺。
四、回流焊炉温测试仪选型建议
SMT 回流焊常用 6～9 通道，用于监测 PCB 板边、板中和不同大小元件的温度；大板、BGA、双面回流或需要上下同时测温时可选 10～12 通道；行业经典机型 KIC2000 适用于常规回流焊、波峰焊的日常测温。
五、回流焊典型测温案例
以下为玛带塔 MyData、KIC2000 炉温测试仪在 SMT 电子组装领域的真实测温案例，点击可查看现场布置、炉温曲线与测试数据：
