热处理炉温测试仪_热处理炉温跟踪仪

一、什么是热处理炉温测试仪

热处理炉温测试仪，业内常称炉温黑匣子、炉温跟踪仪、炉温曲线记录仪，是一种可以跟随工件一起进入热处理炉、在高温环境下全程记录工件温度并自动生成炉温曲线的多通道测温仪器。它由多通道测温主机、耐高温隔热箱、K型或N型热电偶以及测温分析软件组成。

测温时，热电偶直接贴附在工件表面和心部的不同位置，主机连同隔热箱随工件走完升温、保温、降温全过程；出炉后连接软件，即可还原每一个被测工件的真实受热曲线，而不是炉膛仪表显示的炉气温度。

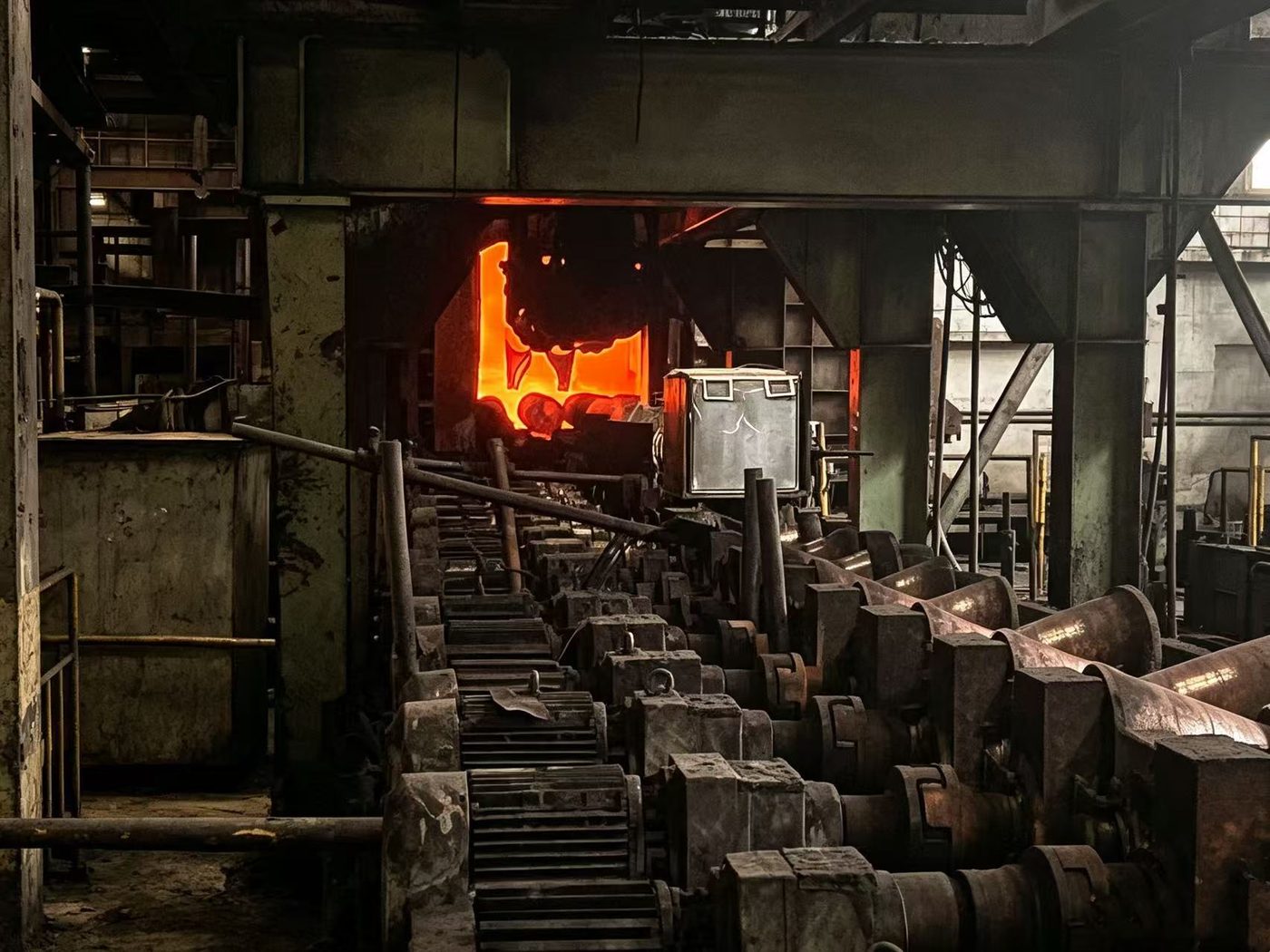

热处理炉温测试仪现场 — 辊底炉热处理测温现场：炉温黑匣子（隔热箱内）随辊道进入高温炉，炉内工件已呈炽热状态

二、热处理为什么必须做炉温测试

炉膛仪表显示温度并不等于工件实际温度。工件装料方式、料筐堆叠厚度、材质热容差异，都会让工件与炉表之间出现明显温差，直接影响淬火、回火、退火、渗碳后的硬度和金相组织。热处理炉温测试仪主要解决以下问题：

1. 大件表面与心部温差：齿轮、车桥、钢坯、轮毂等大截面工件表面与心部升温不同步，保温时间不足会造成心部淬不透、硬度不均。
2. 硬度与金相散差：温度偏差直接影响淬火组织、回火硬度和渗碳/渗氮层深度，导致批量工件力学性能不一致。
3. 变形与开裂：升温过快、冷却不均会使工件变形甚至开裂报废。
4. 体系审核要求：IATF16949 等汽车质量体系要求保留每炉的炉温曲线和测温报告，实现工艺数据可追溯。

三、MyData 热处理测温方案

玛带塔 MyData 炉温测试仪随工件进炉，多通道同步采集，配合按工况温度和时长定制的高温隔热箱，可在整个高温周期内保护主机稳定工作。出炉后分析软件自动绘制炉温曲线，统计峰值温度、各段保温时长、升降温速率以及工件各点温差，并输出标准化 PDF 测温报告，用于工艺改进和验厂存档。

热电偶按工艺选用：常规热处理用 K 型；温度更高、要求长期抗漂移时选用 N 型。隔热箱按炉温与工艺时长选配，覆盖从常规回火到高温淬火、渗碳等多种工况。

四、热处理炉温测试仪选型建议

通道数取决于需要监测的点位数量（工件表面、心部、上下料位、炉气温差等）。热处理常用 12～14 通道；大件、多工件同炉或需同时监测炉气上下温差时建议 16 通道；简单小件回火、退火可选 10 通道。
