一、什么是钎焊炉温测试仪
钎焊炉温测试仪，业内也称钎焊炉温黑匣子、钎焊炉温跟踪仪、真空钎焊炉温记录仪，是一种跟随钎焊工件进入钎焊炉、全程记录工件温度并自动生成炉温曲线的多通道测温仪器。它由多通道测温主机、隔热箱、K型或N型热电偶以及测温分析软件组成。
钎焊时，钎料在低于母材熔点的温度下熔化，依靠毛细作用填入焊缝。正因为钎焊温度窗口较窄，对炉温曲线的精确控制要求很高，需要炉温测试仪实测工件真实温度。
二、钎焊为什么必须做炉温测试
钎焊质量对温度曲线极为敏感，炉温偏差会直接造成未钎透、气孔、过烧和泄漏，钎焊炉温测试仪主要解决以下问题：
1. 钎料熔化与填缝：温度不够，钎料未充分熔化会造成未钎透、虚焊；温度过高则会过烧、熔蚀母材。
2. 毛细铺展与均匀性：需要合适的保温时间，让钎料均匀铺展、充分填满焊缝。
3. 气孔与泄漏：升降温或保温曲线不当、钎剂残留或气体排出不畅，容易形成气孔，导致密封组件泄漏。
4. 组件变形：炉内温差大、升降温过快会导致精密组件变形，影响装配。
5. 工艺留档：真空或保护气氛钎焊需要保留炉温曲线和测温报告，实现工艺可追溯。
三、MyData 钎焊测温方案

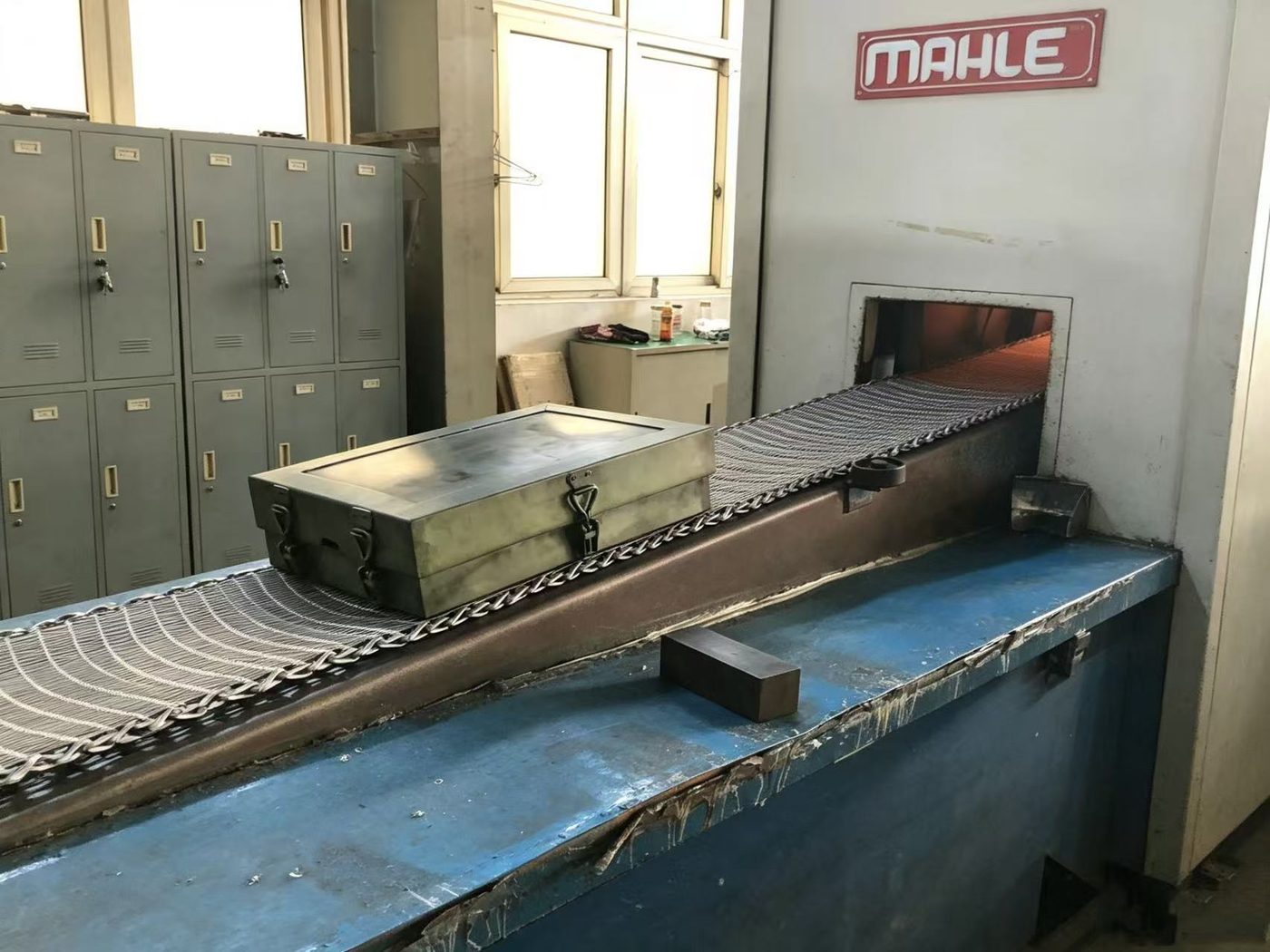

玛带塔 MyData 炉温测试仪随工件进入真空钎焊炉或连续钎焊炉，多通道同步采集，配合按炉温和工艺时长定制的隔热箱，在整个钎焊周期内保护主机稳定工作。出炉后分析软件自动绘制炉温曲线，统计峰值温度、钎料熔化段保温时长、升降温速率以及工件各点温差，并输出标准化 PDF 测温报告。
热电偶按工艺选用 K 型或 N 型；真空炉、保护气氛炉及连续网带钎焊炉均可测温。
四、钎焊炉温测试仪选型建议
钎焊常用 12～14 通道，用于监测工件不同部位和炉区各点温差；结构相对简单的铝钎焊可选 10 通道。
五、钎焊典型测温案例
以下为玛带塔 MyData 炉温测试仪在钎焊领域的真实测温案例，点击可查看现场布置、炉温曲线与测试数据：
