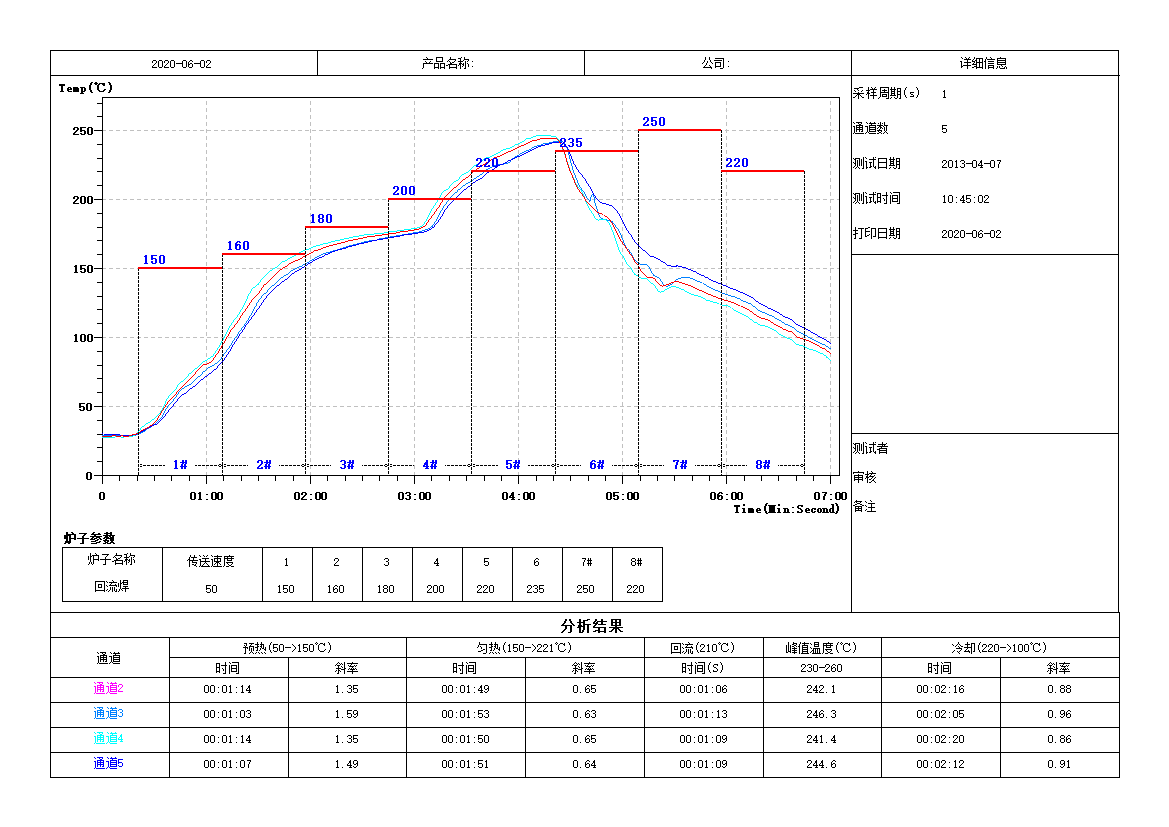

炉温曲线是炉温测试仪随工件过炉后记录的“温度随时间变化”的曲线，是判断工艺是否合格的核心依据。很多刚接触的工程师会问：炉温曲线应该怎么看？PWI又是什么意思？下面以SMT回流焊为例，讲解炉温曲线的分区、关键参数和PWI工艺窗口指数。
一、炉温曲线的四个区
一条典型的回流焊炉温曲线通常分为：①预热区，PCB和元件由室温平稳升温，溶剂开始挥发，需控制升温斜率避免热冲击；②恒温（浸润）区，助焊剂充分活化、去除氧化膜，板面各点温差缩小；③回流（焊接）区，温度升至焊膏熔点以上，焊料熔化润湿，形成峰值温度；④冷却区，焊点平稳降温凝固，获得光亮可靠的焊点。波峰焊曲线则对应预热、过波峰浸锡、冷却等阶段。
二、炉温曲线的关键参数
1、峰值温度：曲线最高点，过低焊接不充分，过高会损伤元件或PCB；
2、TAL（液相线以上时间 / 回流时间）：温度高于焊料熔点的持续时间，决定焊料润湿是否充分；
3、升温 / 降温斜率：升温过快易造成热冲击、元件开裂、锡珠，过慢则助焊剂活化不足；
4、板面温差ΔT：同一时刻板上不同测点的温度差，过大说明受热不均，易出现局部虚焊或过热。
三、PWI工艺窗口指数是什么
PWI（Process Window Index，工艺窗口指数）是把多个工艺参数（峰值温度、TAL、斜率等）相对各自工艺窗口的偏离程度，综合换算成的一个百分比指标。简单理解：PWI衡量曲线“离工艺窗口边界有多近”。PWI越小越居中、越安全，通常要求PWI不超过100%才算合格；PWI接近或超过100%，说明至少有一个参数接近或超出窗口，存在质量风险。KIC Profiler、Mydatatemp等软件都能自动计算并显示PWI，比逐项判断更直观。
四、常见不良曲线与对策
峰值温度或TAL偏低易虚焊、冷焊，可提高回流区温度或减慢传送速度；升温过快、锡珠多，应降低预热斜率；板面温差大，需检查各温区设定和上/下加热与风量；冷却过慢焊点暗淡，可改善冷却区。每次调整后应重新过炉测温，用实测曲线验证。
五、用什么软件分析炉温曲线
玛带塔MyData配套的Mydatatemp软件以及KIC Profiler，可自动绘制多通道曲线、标注峰值温度与TAL、计算PWI并判定合格与否，还能导出PDF报告用于归档和验厂。
看懂炉温曲线和PWI，需要结合具体焊料、板材和工艺窗口；如果你有曲线判读或软件使用上的疑问，可把实测曲线发给玛带塔技术人员协助分析。
